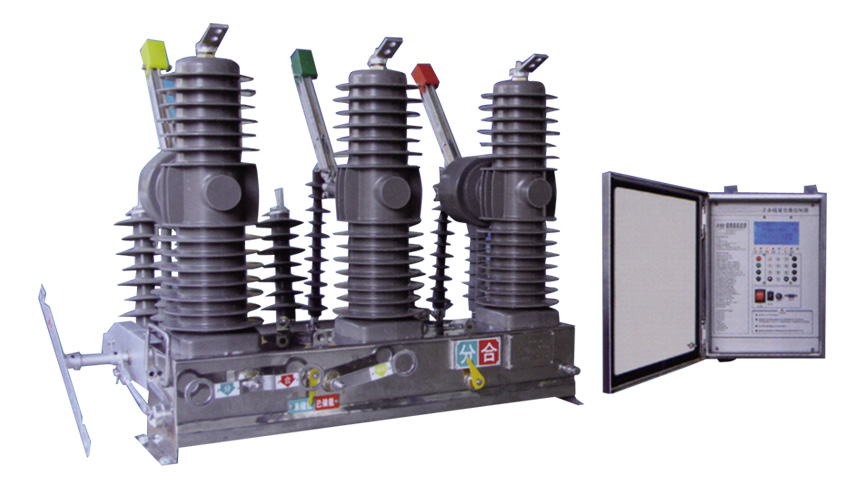

ZW32-24(G)戶外高壓真空斷路器(以下簡稱斷路器)是三相交流50Hz、額定電壓為24kV的戶外開關設備，適用于開合各種不同性質的負荷電流及頻繁操作場合，適用于城網、農網、礦山及鐵道等的電力設備建設和改造。
該產品是在吸納國外先進技術，立足于國產原材料和工藝的基礎上，研制成功的適合我國國情的24kV戶外高壓開關設備，同比國際同類產品具有小型化、免維護、智能化等特點，同時該產品對周圍環境無污染，是綠色環保產品。
近年來，隨著我國城市電網的不斷擴太及用電負荷的迅猛增長，同時針對農村電網供電線路長、線損大的特點，原有的10kV電壓等級配電已經難以滿足供電要求，逐漸暴露出其供電距離過大、線損率高、電壓質量難以合乎要求等弱點，而采用24kV電壓等級供電具有增加供電能力、保證電壓質量、降低電網電能損耗、節省電網的建設費用等一優勢。所以采用24kV電壓配電等級供電是發展的必然趨勢，勢在必行。
斷路器符合GBl984-2003《高壓交流斷路器》和DL/T402-2007《高壓交流斷路器訂貨技術條件》和DL/T403-2000《12kV～40.5kV高壓真空斷路器訂貨技術條件》等技術標準。

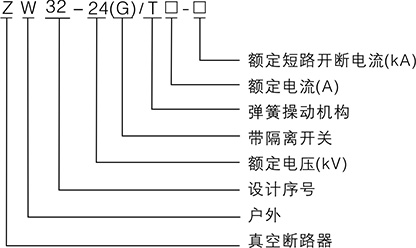

型號及含義
結構特點
1、外殼采用優質不銹鋼材料或普通鋼板經達克羅防銹處理工藝再噴涂耐紫外線清漆而成，產品的防腐蝕性、防鹽霧性等抗環境性能優良。
2、APG固封絕緣極柱采用硅橡膠包封(作為絕緣及緩沖)，體積小，抗凝露性能優良，工作壽命長，性能可靠。
3、操作機構為彈簧操作機構，有手動和電動兩種，需要時可加裝遙控操作裝置和躲避合閘涌流裝置。要求的外供電源功率不大于70W，易于配備后備電源。設計獨特的緩沖裝置，性能優異，反彈小，噪聲低。
4、滅弧室采用特種不銹鋼釬焊技術，無需電鍍，焊接質量高，穩定可靠，漏氣率低。制作工藝上使用特殊的陶瓷金屬化配方和先進的陶瓷金屬化工藝，保證了產品的氣密性，抗拉強度大于130Mpa，完全一次封排。
5、電流互感器采用優質導磁材料及環氧樹脂與硅橡復合絕緣而成，具有容量大，動熱穩定倍數高、精度等級高、免維護、可靠性高等優點。
6、根據用戶需求，可與相應的控制器配合構成自動重合器，分段器，是實現配網自動化的理想設備。

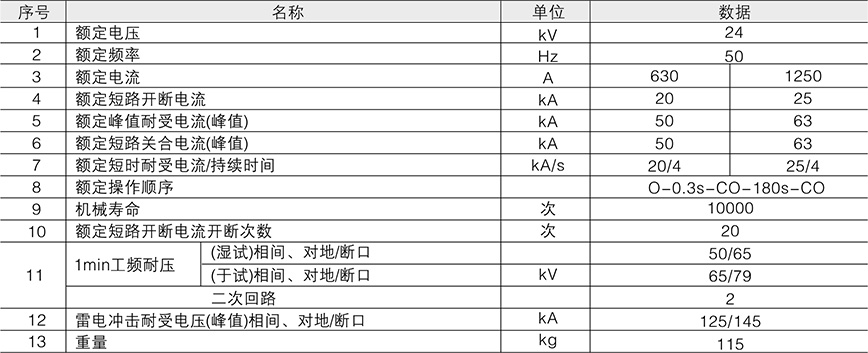

技術參數(見表)

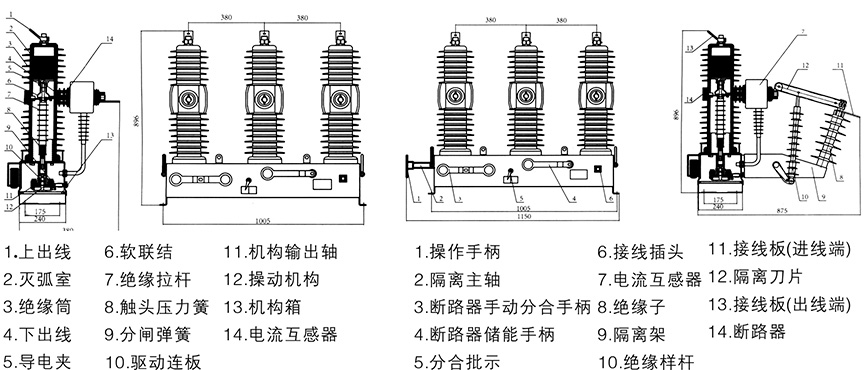

外形及安裝尺寸圖
使用環境
1、周圍空氣溫度：上限+40℃，下限-40℃；
2、空氣相對濕度：日平均值不大于95%，月平均值不大于90%；
3、海拔：≤3000mm；
4、風壓：不超過700Pa(相當于風速34m/s)
5、污穢等級：IV級(爬電比距≥31mm/kV)；
6、覆冰厚度：≤10mm；
7、安裝場所：應無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動等。
